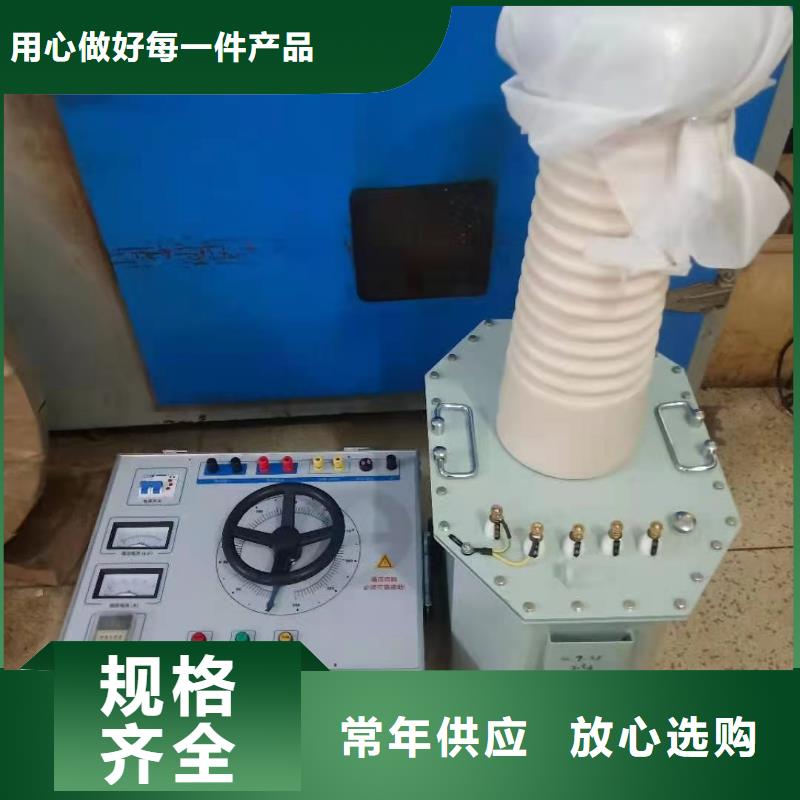

高低压开关柜通电试验台交直流试验变压器规格型号全的详细视频已经上传,通过视频,您可以更深入地了解产品的功能和特点。


以下是:高低压开关柜通电试验台交直流试验变压器规格型号全的图文介绍

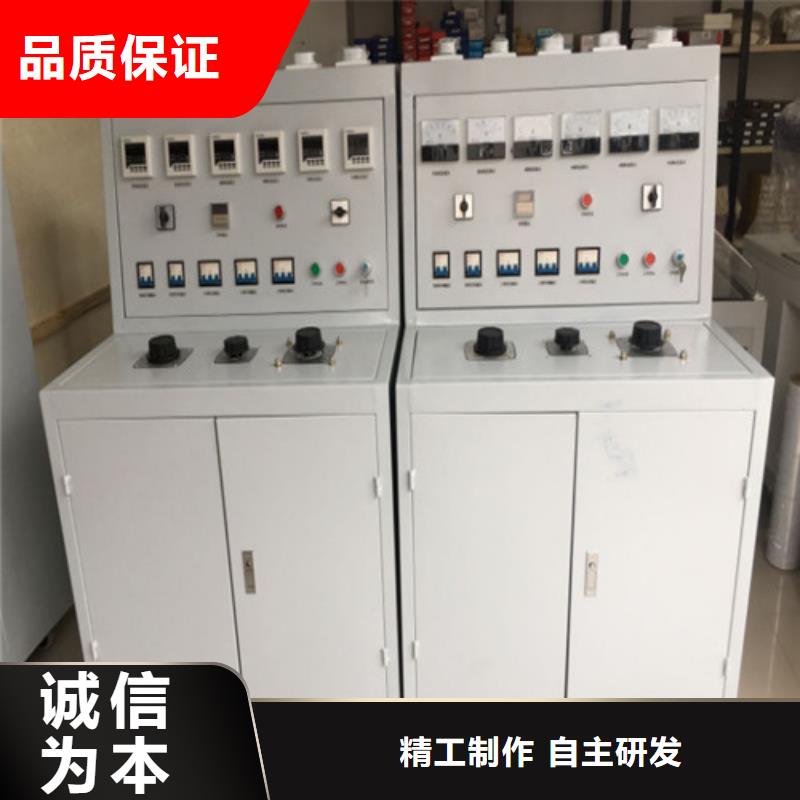

高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。二、技术参数:输入电源:三相四线AC380V输出电压及电流:1、三相AC100V输出(固定值) 一组2、三相AC 0 – 10A输出(10A,可调值〉 一组3、交流电压输出三相AC 0 –450V,220V时,电流小于10A 、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出(接线柱) 二组6、三相AC380V输出(固定值,接线柱) 一组7、单相24V,36V,110V,220V直流固定输出 组8、带计时功能9、外形尺寸:550*750*800mm10、重量:55KG三、面板示意图及线路原理图后面板示意图(图一)前面板示意图(图二)前面板示意图(图四)前面板示意图(图五)四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制,输出端为接线柱。根据用户特殊要求,参数中2、3、4、项,可以同时合闸,没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制,只要总电源开关闭合,即可输出单相AC220V输出(固定值)、三相AC380V输出(固定值)。3、图二中的 “24V、36V、110V、220V为直流固定输出,根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的,为了测试的方便,我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中,若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例:1、接通输入电源AC380V2、检查并确认接线是否,接通总电源开关3、将调压器回零,并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮,缓慢调节输出调节旋扭,使电压升到要求值,观察电压表的情况。5、试验完毕后,先按面板上交流操作电压的“分”钮。然后,断开总电源开关




天正华意电气设备(福建省分公司)身处全球新能源行业高速发展的浪潮中,在战略目标引领下,专注 配电终端测试仪,完善产业布局,引领产品 配电终端测试仪不断走向全球,努力实现“ 制造强国 ”战略目标。



高低压开关柜通电试验台 说明书一份。五、操作说明:5.1可靠连接设备的电源线,5.2可调电压测试:只需将被测试品连接到设备上面的插座,合上电源开关,按下总启动按钮,调节调压器观察电压表的读数至所需测试电压即可测试,在测试的同时,可调节设备面板上的电压显示转换开关,观察各相电压,但对测试输出没有影响。5.3直流电压测试:只需将被测试品连接到设备侧面的直流电压输出端子,合上电源开关,按下总启动按钮,调节调压器观察电压表的读数至所需测试电压即可测试, 5.5电流测试:只需将被测试品串入到设备侧面的电流输出端子和固定电压输出端子之间即,合上电源开关,按下总启动按钮,调节调压器观察电流表的读数至所需测试电流即可测试,三相电流的调节方法相同不需重复说明 7、注意事项:1.设备的电源输入线径必需满足要求;2.设备在安装时须设接地装置,并存放于干燥通风处;3.设备需具备一定专业知识者进行操作,且严格按照操作程序进行;4.在测试时由于室温的差异会给测量带来一定的误差,应根据实际室内室温对测试电流调整后在对被测试品进行校验;5.更换试品时请务必切断电源;6.设备闲置时请先切断电源;7.当设备出现故障时应先切断电源并请专业人员进行维修,请勿自行打开;




高低压开关柜通电试验台 如果要输出三相10A的电流,操作方法如下:3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连,按下总回路控制的合闸按钮,此时合闸灯亮,再按下三相电流控制的合闸按钮,此时三相电流控制的合闸灯亮,此时后出线板中的三相电流就有电流输出了,如需要电流为10A,只要调节调压器,使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值,只要输入电压不变,输出电压就不会改变。5、设备内部有三个保险,若插上总电源后,电压表无显示或出现过载的情况后均可能是保险烧坏,只要换上相同规格的即可。但如果更换过大的保险是很危险的,这会造成设备的损坏。。6、试验完毕后,先将输出调节旋扭逆时针旋转至零位,再断开电源开关,待放电完毕后,才能开始解线。
