高低压开关柜通电试验台性能指标?工作电源：AC220V±10％。?工作功耗：300W。?人机界面：4.3寸触摸屏?测试电流类型：AC型?电流分辨率0.1mA；电压辨率0.1V。?剩余电流档位 具有(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA? 档位隔离电压输出：0~600V，?计时精度：5mS，分辨率1mS。?剩余电流动作时间 0至999ms?剩余电流动作精度时间 5％rgt±3％dgt?主要功能 测试各种漏电保护器的线路交流?电压、漏电动作时间?时钟功能 具有时钟功能?存储功能 99组数据?数据翻阅功能 有?电流精度 ±10％rgt±5dgt?电压精度 ±2rgt％±3dgt?其他指示功能 测试的额定动作电流档位太小或漏电保护器有故障时可提醒?测试线长度 不小于1.8m?测试模式 手动或自动?显示模式 液晶触摸屏?低电压报警 有工作环境：-20～70℃，90％RH（无凝结）。?存储环境：-30～75℃，90％RH（无凝结）。?外型尺寸：600＊420＊340(L×W×H，mm)。?重量：约40kg。二、工作原理本仪器直接将市电压通过调压器调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件分析计算后得到试品的动作电流及动作时间等数据。

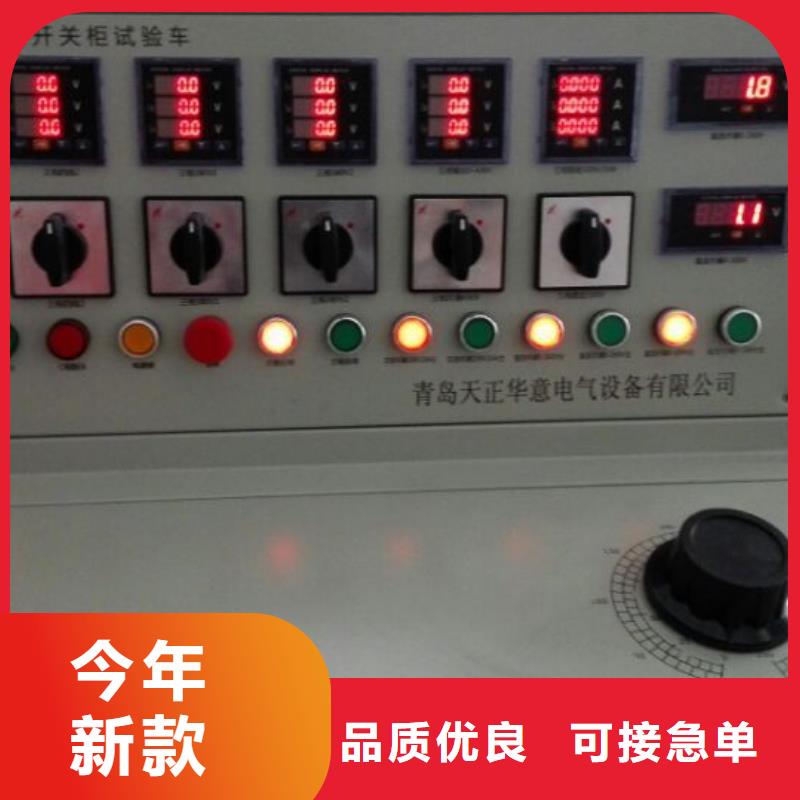

高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％

高低压开关柜通电试验台操作说明.1、手动测试部分1.1、首先把试验台上的手自动开关旋转到“手动”的位置1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。5、测试完成后，给定旋钮归零，按下停止按钮。
