以下是:【非线性电阻测试仪】灭磁过电压测试装置细节决定成败的产品参数
| 产品参数 |
|---|
| 产品价格 | 333/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铝合金 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 5 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 3年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电力电器 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 5 |
|---|
| 工作温度 | 45 |
|---|
以下是:【非线性电阻测试仪】灭磁过电压测试装置细节决定成败的图文视频
【非线性电阻测试仪】灭磁过电压测试装置细节决定成败,天正华意电气设备(徐州市分公司)为您提供【非线性电阻测试仪】灭磁过电压测试装置细节决定成败产品案例,联系人:杨经理,电话:【18762195566】、【18762195566】,发货地:平度市平安路2号。 江苏省,徐州市 徐州市，简称“徐”，古称彭城，江苏省辖地级市、省域副中心城市，国务院批复确定的历史文化名城、全国性综合交通枢纽、淮海经济区中心城市。截至2022年底，徐州市下辖5个市辖区、3个县，2个县级市，总面积11765平方千米，常住人口901.85万人。
【全新视界！】【非线性电阻测试仪】灭磁过电压测试装置细节决定成败产品视频，带你领略产品新风尚！
以下是:【非线性电阻测试仪】灭磁过电压测试装置细节决定成败的图文介绍

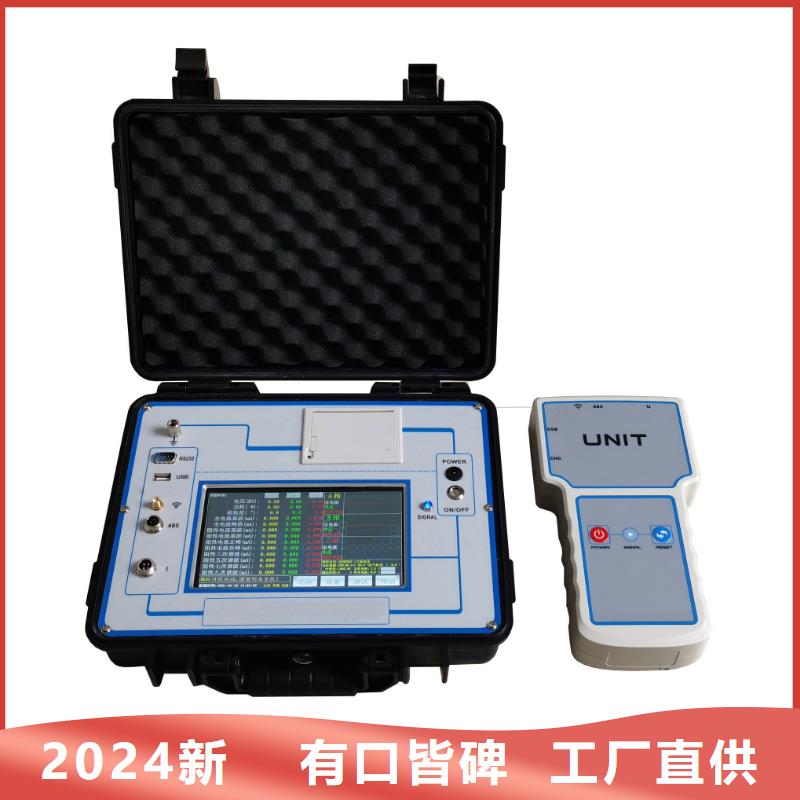

非线性电阻测试仪技术指标1.电源：内部锂电池供电或DC8.4V适配器2.测量范围：泄漏电流： 0-20mA（可扩展）；（选配：电流钳式传感器0-20mA。）电压： 30-250V（可扩展）；（选配：电场强度输入范围：30kV/m~300kV/m。）角度：0-360o阻性电流：0-20mA（可扩展）；容性电流：0-20mA（可扩展）；3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流：全电流波形、基波有效值、峰值。泄漏电流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 负峰值Ir-。容性电流基波。电压：电压波形、电压有效值。相角差、功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>1500米（可扩展）6.锂电池参数：充电时间 > 2.5小时 连续工作时间 > 7小时间断工作时间 > 7×24小时7.整箱尺寸： 主机42cm×34cm×18cm 8.整箱重量： 主机7.5kg四、仪器面板介绍图2 测试仪面板如图2所示，测试仪分为主机和单元（UNIT）两部分。单元：采集PT二次侧电压或采集B相感应板电场强度信号（选配），共计2种电压采集方式。主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流通过计数器两端采样，也可以通过电流钳钳避雷器接地线采样（选配），共计2种电流采集方式。通信方式：两机之间的通信可选择有线同步，无线同步二种同步方式。也可以用无电压方式软件模拟电压，将不需要使用单元。共计3种同步通信方式。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（电流计数器两端采样、电压PT二次侧取样）图3测试线接线方法如图3所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。再接单元的电压线（航插5芯引出4根线），接入单元航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。
天正华意电气设备(徐州市分公司)致力于 配电终端测试仪的研制、开发和推广工作，主要的产品有： 配电终端测试仪等。 本公司 配电终端测试仪产品在实际使用种经受了各种条件的考验，取得了满意的效果，赢得了客户的一致好评。 公司坚持“质量是生命、顾客是上帝、推陈出新、精益求精”的经营宗旨，严格按照 配电终端测试仪行业标准或相关标准组织生产，质量监督检测手段先进，顺利通过ISO9001质量体系认证，我公司根据工程需要，提供设计，施工指导，售前、售中、售后服务。天正华意电气设备(徐州市分公司)期待着与您的真诚合作，欢迎广大有识之士光临指导。
非线性电阻测试仪是可用于测量晶闸管的VDRM、VRRM、IDRM、IRRM以及二极管的VRRM、IRRM参数以及其它半导体器件的相关参数测试的专业设备。它的测试方法符合GB/JB/T7626-94标准。该测试台具有漏电流自动保护功能，过电压自动保护功能。阻断电压和漏电流均采用数字表显示，读数准确、直观。二、技术性能技术参数：2.1. 输出峰值电压：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．输出峰值漏电流：低档0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保护电流：0.02-100mA ±5%.2.4. 输出测试频率： 50HZ或5HZ 切换方式:手动2.5. 连接示波器接口： V （1000:1）（电压），电流 I 2.6. 可切换正反向测试2.7. 电压调节方式：手动2.8. 漏电流量程换挡：手动：低挡0.001-1mA、1-100mA2.9. 保护漏电流设定方式：手动2.10.测试方式：单次测量三、使用环境条件：3.1. 环境温度： 5—35℃3.2． 相对湿度： 20%-70%3.3. 大气压力： 86Kpa —106Kpa3.4. 电网电压： 单相220V±10%无严重谐波3.5． 电网频率： 50Hz±1Hz四、适用功能介绍：本测试台主要用于二极管、晶闸管伏安特性的测试。五、面板说明1、 电 压：显示输出峰值电压2、 漏电流：显示在相应峰值电压下的器件电流值3、 V：连接示波器，检测输出电压波形,比例为1000:1;与I同时使用可观 查伏安特性曲线;4、 I: 连接示波器，检测测试时电流波形;5、 输出A：用来连接被测元件的阳极;正向测试时将输出高压;6、 输出k：用来连接被测元件的阴极;反向测试时将输出高压;7、 保护设定之红色按扭：按住时漏电流表可显示漏电流设定值;8、 保护设定之灰色旋扭：用来调节保护漏电流的大小;9、 保护：漏电流/电压过载保护时亮灯，同时切断主电路，表头恢复“0.00”显示，无输出电压及电流；10、复位：当漏电流/电压过载保护时，此时“电压调节”旋钮必须置于零位;按一下“复位”可恢复主电路接通，11、电源：测试台总电源开关12、换向：控制选择正/反向操作13、测量：轻按下去,指示灯亮，测量电路接通,可实施测量操作;14、电压调节：调节输出电压，逆时针旋到底为零位；15、频率选择：输出测量频率选择5HZ或50HZ；16、电流换挡：低档，量程0.001-1 mA;量程1-100 m消谐器交流特性测试仪消谐器特性测试仪消谐器测试仪消谐电阻器参数测量仪电压器消谐电阻器测试仪消谐电阻器分析仪 互感器消谐电阻器测试仪消谐器交流参数检测仪过电压保护器测试仪过压保护器测试仪非线性电阻测试仪
非线性电阻测试仪试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：图七、过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！过电器保护测试仪 避雷器测试仪器 工频放电电压的测试 工频放电电压的测试仪 工频放电电压的测试装置 过电压保护器试仪 过电压保护器检测仪 灭磁过电压测试仪 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试
您是想要在江苏省徐州市采购高质量的【非线性电阻测试仪】灭磁过电压测试装置细节决定成败产品吗？天正华意电气设备(徐州市分公司)是您的不二之选！我们致力于提供品质保证、价格优惠的【非线性电阻测试仪】灭磁过电压测试装置细节决定成败产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:杨经理-【18762195566】,地址:《平度市平安路2号》。
