对穿墙套管产品还心存疑虑吗?观看这个视频,我们的专业团队将为您详细解读产品的特点和优势,让您信心倍增。
产品参数
产品价格1/个
发货期限1
供货总量1
运费说明1

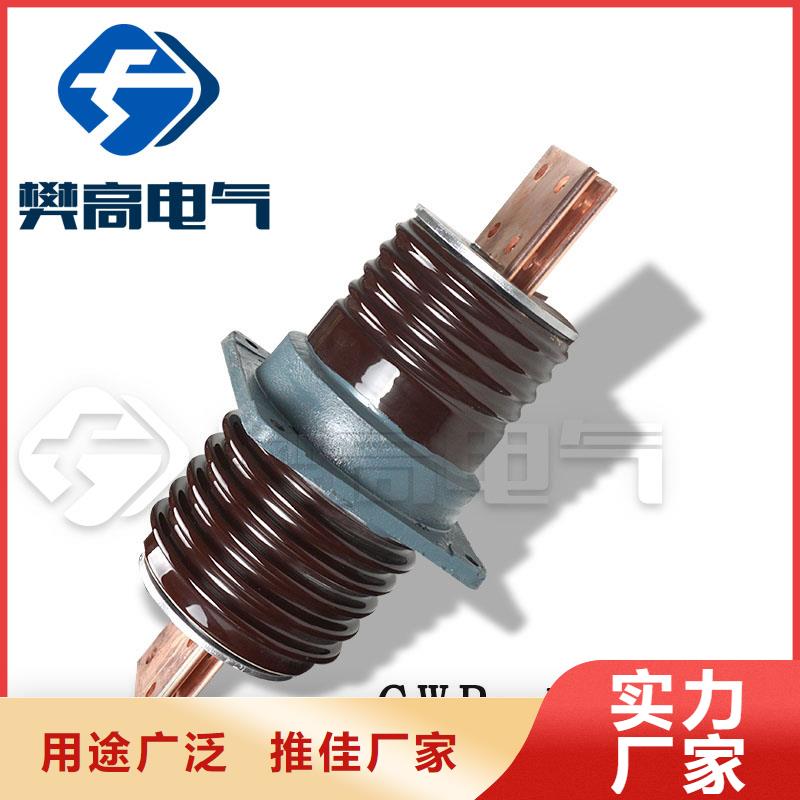

穿墙套管高压
型号CMWD1-20/4000A
穿墙套管的详细图文信息,以及【乐清樊高电气销售部(承德市分公司)fan88848-83】提供的更多相关产品的新新闻资讯,都在这里等您探索。我们为您提供一站式的穿墙套管解决方案,让您轻松掌握行业动态。如需进一步了解或有任何疑问,请随时联系我们:联系人:樊露-13587716025,QQ:1139938146,地址:浙江省乐清市象阳镇
高压穿墙套管在与高压电器进行配合使用的时候,带来了非常大的范围控制,而且该产品就是在特殊的环节当中起到非常重要的效果,同时在整体设计当中,如果需要设计非常大型的电路,就有可能会遇到一些具有阻隔的物体,或者是含有水的地方,这个时候我们就要使用这种装置来进行帮助,电路导线是否能够正常的进行正常的防止这些阻碍的路线,能够顺利的形成一个正确的闭合的回流,因为这样的话,才能够保证电路在使用的时候正常的运行。而且,使用这款产品,除了用在让导线通过,墙壁隔板,还有其它的机械外壳以外,该产品需要使用到防护设备,还能够与其他的装置进行更加合理的配合。高压穿墙套管,拒绝圆的形状,能够起到绝缘和隔绝的作用,而且保证了电力系统的运行,在经过长时间的使用以后,也要定期进行检查,防止万无一失,保证绝缘护套的绝缘相,防止出现损害或者是缺陷,采用相应的措施来进行维护和检修,保障可靠的运行。而且这款产品决定了它们的可口程度,好的绝缘效果就会失眠,姐见面十分强烈,不会导致电力设备受到损害,在外部的伤害下,该产品也可以分为两种,一种能够继续使用,一种不能接着使用,所以说该产品的质量应该定期的检查,防止保护作用的时候再进行使用,这样万一出现状况,就会带来不必要的麻烦。
为了提高套管的起始电晕,对20和35kV套管在 墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器,作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管按使用场所可分为:户内普通型、户外-户内普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型五种类型。户内普通型一般适用于安装地点海拔不超过1000m地区,但安装地点应是无明显污秽地区。户外-户内高原型适用于安装地点海拔为3000m以下地区。户外-户内高原耐污型适用于安装地点海拔为3000m以下的污秽地区。套管按所使用导体材料又可分为铝导体、铜导体以及不带导体(母线式)的三种类型。其型号字母B表示强度等级为7500N。其它各类套管的弯曲强度等级 分类如下,母线穿墙套管的使用电流决定用户采用的母线尺寸型号说明:C—户内铜导体穿墙套管;CL—户内铝导体穿墙套管;CWL—户外-户内铝导体穿墙套管;CB—户内圆导杆穿墙瓷套管;CWB—户外-户内圆导杆穿墙瓷套管;B—抗弯破坏负荷等级,7.5kN。CLB—户内铝导体穿墙套管(加强型);CWLB—户外-户外铝导体穿墙套管(加强型);CW—户外-户内铜导体穿墙套管;CWWL—户外-户内耐污型铝导体穿墙套管;CWW—户外-户内耐污型铜导体穿墙套管;CM—户内母线穿墙套管;CMW—户外母线穿墙套管;CMWW—户外-户内耐污型铜导体穿墙套管字母后数字为设计顺序号。对带导体套管,短横后分 数:分子为套管额定电压千伏数;Q表示大爬距;分母为套管额定电流安培数;第二个短横后数字为污秽等级号;第三个短横后字母G表示高原型。对母线式套管,字母后个短横后数字为额定电压千伏数;第二个短横后数字为套管瓷套内径直径毫米数;第三个短横后数字为污秽等级号。例:型号CWWL-35/630-3系35kV电压、630A电流、户外-户内耐污型铝导体穿墙套管,适用于3级污区。例:型号CWWL-35/630-1-G系35kV电压、630A电流、户外-户内高原耐污型铝导体穿墙套管,适用于1级污区。例:型号CWWB-35Q/630 系35kV电压、630A电流、大爬距铜导体穿墙套管
高压穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中,作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度为-40~+40℃,不适用在足以降低套管性能的条件下,以及套管户内部分表面凝露情况下使用。当套管环境温度高于+40℃,但不超过+60℃时,套管的工作电流建议按环境温度每增高1℃,额定电流负荷降低1.8%。当套管环境温度低于-40℃以及符合GB 12944.1第5.1条中规定的 允许发热温度的情况下使用时,允许其工作电流长期过载。建议按环境温度每降低1℃,额定电流负荷增加0.5%,但增加值不应大于额定电流的20%。 套管按使用场所可分为户内普通型、户外一户内普通型、户外一户内耐污型、户外~户内高原型、户外一户内高原耐污型五种类型。 户内普通型一般适用于安装地点海拔不超过1000m户内地区。 户外一户内普通型一般适用于安装地点海拔不超过1000m地区,但安装地点应是无明显污秽地区。 户外一户内耐污型适用于安装地点海拔不超过1000m,对于严重和特重污区用35kV套管,可选用63kV油纸电容式穿墙套管。 户外一户内高原型适用于安装地点海拔3000m以下地区。 户外一户内高原耐污型适用于安装地点海拔3000m以下污秽地区。 套管按所使用导体材料又可分为铝导体、铜导体及不带导体(母线式)三种类型。
